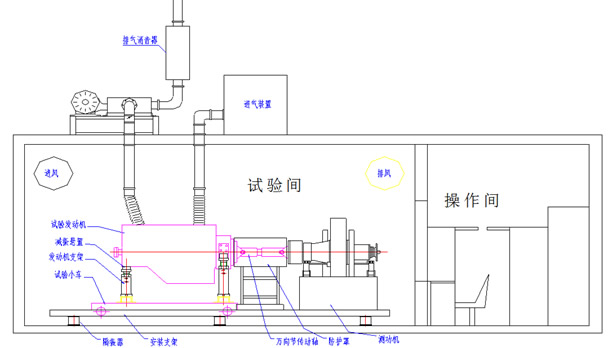

集裝箱式發動機試驗臺是將各個系統（測功器、發動機測控系統、安裝平臺、發動機、發動機輔助系統等）集中安裝在集裝箱內，兩端保留大門,以方便設備及發動機的運輸.內部用隔板將其分為試驗間與測試間.其四周墻面與頂部表面安裝有隔音減震板.外殼與隔音減震板之間填充有吸音材料.

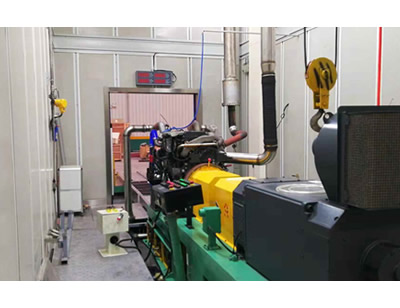

一、試驗間
1、試驗間底部用的矩形方管鋼焊接或平板低架,提高整體強度及承載能力.表面輔設花紋鋼板.四個橡膠減震墊,支承基礎平板,可有效地減緩發動機震動對整個集裝箱的影響.
2、基礎平板上,安裝有測功機,通過聯軸器組件與發動機聯接.四個發動機三維支架將發動機固定.
3、為了保證安全,用防護罩組件將聯軸器保護在其內

4、用于控制油門的油門執行器通過油門執行器支架安裝在基礎平板上.

5為了順利地安裝發動機試驗間內設有起重設備,其由16#槽鋼及18#工字鋼焊接而成，額定載荷為1T.
6、試驗保障設備:水溫調節裝置和機油溫度調節裝置分別固定在兩側.冷卻水管道系統將冷卻水輸送到各個點.在冷卻進出水口設有快速接頭,便于安裝.
7、油耗儀通過支架固定在墻上,墻外設有燃油快速接頭.
8、通風系統,在試驗室頂上設有2個進風口,抽風口設在其對頂角下,迫使空氣對流,帶走發動機體表及排氣口端所產生的熱量.發動機排氣口端接有耐高溫的不銹鋼波紋管,將廢氣引出,通過發動機消聲器,排入抽風口.抽風口內大氣為負壓,有利于減少排氣背壓.
二、 測試間
1、測試間內設置有控制臺,電器箱及空調(室內機)等設備.

2、控制臺安裝有必備的控制單元與17'液晶顯示器.對整個測試過程進行中央控制.其臺前設有具備隔音,隔熱效果雙層鋼化玻璃觀察窗.右側的鋼制隔音門將測試間與試驗間相聯通.可隨時進入觀察試驗情況.
3、為了改善工作環境其內設有空間系統,另外而有用于采光通風所需的塑鋼窗.
4、所有通信電纜及電源導線都在鋼板線槽內,以保證整個集裝箱的整齊.

三、主要配置清單：
